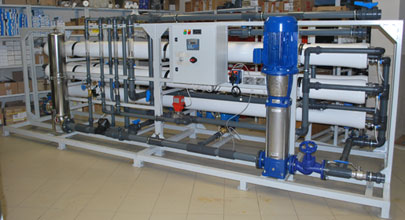

Серия AMS RO80M
Основные характеристики системы
| Размер мембранных элементов | 8040 (диаметр 8.0" [202 мм], длина 40" [1016 мм]) |
| Производительность по очищенной воде (пермеату) | от 20,0 м3/час |
| Степень извлечения пермеата | 70-85 % |
| Проектная температура воды | +8 оС |
| Задерживающая способность (селективность) | 95-99 %* |
| Рабочий диапазон давлений | 8-22 бар* |
| Электропитание | 3 х 380-400В, 50 Гц + нейтраль (или отдельно стабилизированное питание для КИП 220В, 50 Гц) |
| Установленная мощность электрооборудования | от 18,5 кВт |
| Удельный расход электроэнергии | 0,7…1,3 кВт/ч·м3 |
| Минимальное входное давление | 2,5 / 6,0 бар |
* в зависимости от типа установленных обратноосмотических элементов и солесодержания исходной воды
В стандартную комплектацию систем ОО систем AMS серии RO80M входит:
электрошкаф в защитном металлическом корпусе IP54 для плавного пуска и остановки повышающего насоса (содержит также устройства защиты двигателя насоса от перегрузок)
программируемый логический контроллер в отдельном металлическом корпусе IP55, который содержит: панель оператора, цифровой графический ЖК-дисплей для отображения информации о режиме работе системы и текущих параметров (расходы, давления, электропроводность и др.), разъемы для подключения внешних датчиков (расхода, уровня, давления, температуры и др.), блок для удаленной диспетчеризации работы системы
блок контроля электропроводности (цифровой кондуктометр) пермеата на выходе из системы (опционально — также воды на входе в систему)
диафрагменный клапан / поворотная задвижка с электро- или пневмоприводом для предотвращения протока исходной воды через систему во время ее простоя или обслуживания
реле давления на всасывающей линии повышающего насоса для обеспечения его безопасной работы (отключение системы при низком давлении воды на входе в насос)
мультипатронные механические предфильтры из нержавеющей стали AISI304 для защиты насоса и мембран от механических примесей (1 или 5 –микронные картриджи, длина: 30", 40")
центробежный многоступенчатый насос высокого давления из чугуна /нержавеющей стали AISI304 / 316
низконапорные обратноосмотические рулонные мембранные элементы пр-ва GE WATER (США) / TORAY (Япония)(или аналогичные)
напорные мембранные корпусы WaveCyber из стеклопластика (рабочее давление 21 бар)
комплект из 5 — 7 виброустойчивых манометров с гидрозаполнением / аналоговых датчиков давления для контроля давления на наиболее важных участках системы
3 ротаметра /электронных расходомера с аналоговым выходом (потоки концентрата, пермеата и рецикла концентрата)
термометр / термодатчик на линии исходной воды
байпасный шаровой кран / поворотная задвижка с электро- или пневмоприводом для гидравлической и реагентной промывки
регулирующие вентили из нержавеющей стали AISI316L
блок автоматического заполнения системы пермеатом при остановках (продлевает срок службы мембранных элементов)
контур рецикла концентрата
контур посекционной реагентной промывки и дезинфекции мембранных элементов
низконапорные трубопроводы и арматура – ПВХ
высоконапорные трубопроводы и арматура – ПВХ/нержавеющая сталь AISI 304/316 (в зависимости от модификации системы)
- AMS RO80M-205P
| Производительность, м3/ч: |
20,0 |
| Мощность электро- двигателя насоса, кВт: |
18,5 |
| Кол-во мембран / корпусов: |
20/5 |
| Присоединительные размеры (вход/пермеат / дренаж): |
Ду 80 / 65 / 50 |
| Габаритные размеры (макс.), мм (д х г х в): |
5200 х 1450 х 1750 |
| Вес (сухой), кг: |
1 550 |
- AMS RO80M-255P
| Производительность, м3/ч: |
25,0 |
| Мощность электро- двигателя насоса, кВт: |
18,5 |
| Кол-во мембран / корпусов: |
25/5 |
| Присоединительные размеры (вход/пермеат / дренаж): |
Ду 80 / 80 / 65 |
| Габаритные размеры (макс.), мм (д х г х в): |
6500 х 1450 х 1750 |
| Вес (сухой), кг: |
1 800 |
- AMS RO80M-306P
| Производительность, м3/ч: |
30,0 |
| Мощность электро- двигателя насоса, кВт: |
22,0 |
| Кол-во мембран / корпусов: |
30/6 |
| Присоединительные размеры (вход/пермеат / дренаж): |
Ду 100 / 80 / 65 |
| Габаритные размеры (макс.), мм (д х г х в): |
6500 х 1450 х 1800 |
| Вес (сухой), кг: |
2 200 |
- AMS RO80M-366P
| Производительность, м3/ч: |
35,0 |
| Мощность электро- двигателя насоса, кВт: |
30,0 |
| Кол-во мембран / корпусов: |
36/6 |
| Присоединительные размеры (вход/пермеат / дренаж): |
Ду 100 / 100 / 80 |
| Габаритные размеры (макс.), мм (д х г х в): |
7300 х 1500 х 1800 |
| Вес (сухой), кг: |
2 600 |
- AMS RO80M-459P
| Производительность, м3/ч: |
45,0 |
| Мощность электро- двигателя насоса, кВт: |
37,0 |
| Кол-во мембран / корпусов: |
45/9 |
| Присоединительные размеры (вход/пермеат / дренаж): |
Ду 100 / 100 / 80 |
| Габаритные размеры (макс.), мм (д х г х в): |
6500 х 1850 х 1800 |
| Вес (сухой), кг: |
3 000 |
- AMS RO80M-549P
| Производительность, м3/ч: |
52,0 |
| Мощность электро- двигателя насоса, кВт: |
45,0 |
| Кол-во мембран / корпусов: |
54/9 |
| Присоединительные размеры (вход/пермеат / дренаж): |
Ду 125 / 125 / 80 |
| Габаритные размеры (макс.), мм (д х г х в): |
7500 х 1850х 1800 |
| Вес (сухой), кг: |
3 600 |
- AMS RO80M-7212P
| Производительность, м3/ч: |
70,0 |
| Мощность электро- двигателя насоса, кВт: |
75,0 |
| Кол-во мембран / корпусов: |
72/12 |
| Присоединительные размеры (вход/пермеат / дренаж): |
Ду 150 / 150 / 100 |
| Габаритные размеры (макс.), мм (д х г х в): |
7500 х 1900 х 2200 |
| Вес (сухой), кг: |
4 400 |
- AMS RO80M-9015P
| Производительность, м3/ч: |
90,0 |
| Мощность электро- двигателя насоса, кВт: |
75,0 |
| Кол-во мембран / корпусов: |
90/15 |
| Присоединительные размеры (вход/пермеат / дренаж): |
Ду 150 / 150 / 100 |
| Габаритные размеры (макс.), мм (д х г х в): |
500 х 1900х 2600 |
| Вес (сухой), кг: |
5 200 |
- AMS RO80M-10818P
| Производительность, м3/ч: |
105,0 |
| Мощность электро- двигателя насоса, кВт: |
90,0 |
| Кол-во мембран / корпусов: |
108/18 |
| Присоединительные размеры (вход/пермеат / дренаж): |
Ду 200 / 150 / 100 |
| Габаритные размеры (макс.), мм (д х г х в): |
7500 х 2600х 2200 |
| Вес (сухой), кг: |
6 000 |
- AMS RO80M-12621P
| Производительность, м3/ч: |
125,0 |
| Мощность электро- двигателя насоса, кВт: |
110,0 |
| Кол-во мембран / корпусов: |
126/21 |
| Присоединительные размеры (вход/пермеат / дренаж): |
Ду 200 / 150 / 100 |
| Габаритные размеры (макс.), мм (д х г х в): |
7700 х 2600х 2600 |
| Вес (сухой), кг: |
6 800 |
- AMS RO80M-14424P
| Производительность, м3/ч: |
140,0 |
| Мощность электро- двигателя насоса, кВт: |
110,0 |
| Кол-во мембран / корпусов: |
144/24 |
| Присоединительные размеры (вход/пермеат / дренаж): |
Ду 200 / 200 / 150 |
| Габаритные размеры (макс.), мм (д х г х в): |
7700 х 2600х 2600 |
| Вес (сухой), кг: |
7 500 |
